Préparation des câbles

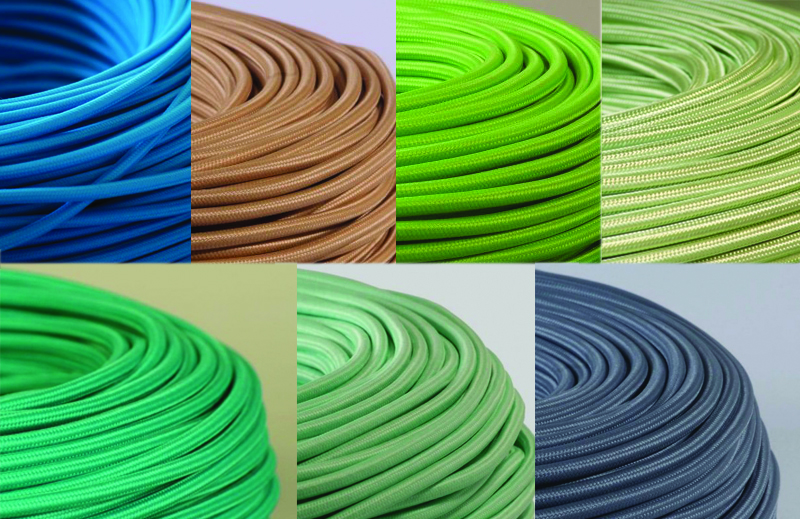

Comment mettre en oeuvre les câbles textiles ronds ou torsadés ?

Retrouvez toutes les astuces pour bien préparer vos câbles avant branchement dans nos deux tutoriels (téléchargeable dans les fiches produits).

Nous vous donnons tous les conseils pour éviter l’effilochemment du textile et  réaliser le dénudage de câbles en toute sécurité.

TUTO Préparation câbles textile -Falbala Luminaires TUTO Préparation câbles torsadés -Falbala Luminaires

Créer une lampe de table 5 tiges

Lampe 5 tiges-falbala luminaires

L’Atelier Falbala vous propose un montage pas à pas pour créer une superbe lampe de table que vous pourrez customiser avec un bouquet d’ampoules personnalisé.

Construit sur la base d’un pavillon plat détourné en socle, cette lampe s’adaptera parfaitement à une déco Design, contemporaine ou vintage, toujours avec élégance et chic.

Sortez vos outils et suivez les étapes !

Lampe 5 tiges-TUTO-falbala luminaires

 1 – Préparation des éléments

Customisation du pavillon: re-percer les trous latéraux avec une mèche pour fer d.10 mm et répartir 4 nouveaux trous sur la partie plate afin d’accueillir les tiges. Ebarber les trous si nécessaire. (Astuce: vous pouvez coller un morceau de scotch de peintre sur les repères de perçage pour ne pas altérer la peinture)

Les câbles: Couper en 5 parties votre câble pvc plat : 2 x 28 cm, 2 x 42 cm, 1 x 60 cm. Dénuder la gaine plastique de chaque câble sur 2,5 cm d’un côté et 10 cm de l’autre.

Dénuder également la gaine plastique du câble textile noir, en prenant soin de bien coller la tresse textile, sur 2,5 cm d’un côté et 5 cm de l’autre.

Préparer 2 morceaux de fils marrons de 10 cm et dénuder les fils de cuivre sur 0,5 cm d’un côté et sur 2 cm de l’autre (voir étape n°6).

Visser sur toutes les tiges 1 raccord fileté + 1 tubulure et à l’autre extrémité 1 écrou laiton + 1 culot de douille. Bloquer l’assemblage par la petite vis intérieure du culot.

2 – Assemblage des tiges

Poser la tige centrale en intercalant la cosse de terre et en bloquant avec 1 rondelle éventail + 1 écrou acier. Visser le serre-câble femelle sur le côté du pavillon avec le passe fil noir.

Puis, positionner les 4 tiges restantes et serrer avec une clé à tube de 10 mm (étape n°4).

Enfiler les 5 embouts passe-fil dans les tubulures de fixation.

3 – Branchement des douilles

Enfiler les câbles pvc préalablement préparés en faisant dépasser la partie dénudée courte dans la douille. Brancher les pastilles des douilles et fermer les chemises en serrant jusqu’au Clic de sécurité.

4 – 5 – Préparation du branchement général

Vérifier le serrage de vos tiges. Rassembler le bouquet de fils et égaliser les longueurs. Dénuder tous les fils de cuivre sur 2 cm.

Passer le câble textile noir d’alimentation dans le serre-câble femelle en laissant libre le bout dénudé le plus court pour la connexion à la fiche.

6 – Pose de l’interrupteur

Enfiler l’interrupteur par l’intérieur du socle et bloquer avec le cabochon laiton. Brancher les 2 fils marrons préalablement préparé en laissant libre la partie dénudée la plus longue.

7 – 8 – Connexion aux bornes

Rassembler en bouquet 1 fil transparent de chaque tige + 1 fil marron sortant de l’interrupteur. Aligner les fils de cuivre et tortiller proprement avant de bloquer le branchement avec 1 borne à vis de 6 mm2.

Rassembler le fil marron restant de l’interrupteur avec le fil marron d’alimentation dans la borne 2,5 mm2. Brancher le fil de terre sur la cosse de terre centrale. (Astuce: déformer légèrement la cosse pour faciliter le vissage)

Rassembler les 5 fils transparents restants avec le fil bleu d’alimentation dans la deuxième borne de 6 mm2.

9 – Finitions

Brancher la fiche schuko au bout du câble textile.

Bloquer la vis latérale du serre-câble.

Tester le branchement avant de fermer le socle.

Découper un morceau de carton en prenant le diamètre du pavillon comme patron. Recouvrer-le de feutrine et fixer l’ensemble en guise de couvercle de protection sous le socle. Bloquer en posant un filet de colle type « Ni clou Ni vis ».

Ouf, vous avez fini ! Soyez fier de votre magnifique réalisation !

Lampe 5 tiges in situ-falbala luminaires





Utilisation du support G9 pour électrifier une petite lampe à cabochons

Après avoir vu précédemment divers aspects du support G9, où vous avez pu apprécier quelques applications en décoration – création de luminaires. Nous allons ici montrer l’intérêt du support douille G9 pour électrifier une petite lampe à pétrole à cabochons. Le pari était de trouver une source lumineuse assez miniature pour passer dans le verre de notre lampe qui mesure ici 24 mm de diamètre intérieur. Or la seule option possible est le support G9 dont le cache-douille a un diamètre de 22mm. Et une ampoule Led G9 qui ne chauffe pratiquement pas.

G9 sur lampe a petrole allumee

1/ il faut d’abord adapter un filetage 10×1 sur le bruleur ; on a utilisé ici un raccord F13/M10, qu’on a soudé à l’étain sur le vieux bec après un léger décapage des surfaces à souder.

2/ le câble textile torsadé passe par le centre du bruleur et ressort latéralement par un trou percé dans la grille de prise d’air, il est protégé au passage par un petit embout passe fil

3/ il faut d’abord passer le bout du câble torsadé par le bruleur modifié, puis passer la douille G9 dans l’ordre : la chemise de décor nickelée, le support-clip fileté, et la douille céramique avec ses connexions à ressort.

4/ raccorder la douille céramique en enfonçant franchement les bouts de cuivre dénudés sur 10mm tortillés et étamés c’est mieux pour les rendre rigides.

5/ ramener le câble  pour pouvoir visser le support G9 sur notre filetage du raccord F13/M10

6/ on termine par une fiche et un interrupteur couleur or.G9 sur lampe a petrole

C’est une réalisation de l’atelier Falbala, 14 rue Saint Pierre, à Apt (84400), by Sido les doigts de fée, et Robert a fait les plans.



Montage d’une douille G9

La douille G9 permet, à la fois, la restauration des lampes Vintage et la création de luminaires contemporains. Discrète et design, elle vous offre une solution idéale pour les montages avec une contrainte de dimension. Utilisée avec une ampoule led G9, la douille G9 illuminera élégamment votre intérieur.

Retrouvez ici les astuces et conseils de montage*

*Petite préconisation: pour un montage « clos » (dans une verrerie ou un bocal, par exemple), nous vous conseillons l’utilisation de câble Téflon haute température et/ou l’utilisation d’une ampoule LED G9 pour impérativement éviter les problèmes de surchauffe : car si on voit sur ces photos un câble torsadé en revanche les ampoules qu’on a utilisées sont des Leds G9.



TUTO DOUILLE G9-Falbala Luminaires

Entonnoirs verreries-falbala luminaires Entonnoirs verreries détail-falbala luminaires

Montage d’une douille E14 petit culot

Les douilles E14 (petit culot) sont les supports parfaits pour restaurer ou réparer des luminaires anciens et vintage. Elles existent en version lisse ou filetée (avec bagues pour abat-jour) et en diverses finition: nickel, cuivre, laiton.

Conformes aux normes en vigueur, elles vous permettent de remettre en état vos lampes en toute sécurité.

TUTO DOUILLE E14 METAL-Falbala Luminaires douille E14 filetée cuivre en situ-Falbala Luminaires

Une réalisation astucieuse avec les appliques Suzon par Gilles

Gilles a porté son choix sur le kit applique SUZON pour réaliser un éclairage élégant et fonctionnel sur le comptoir de sa cuisine.

Il nous montre aujourd’hui le résultat très réussi de son projet lumineux.
En bonus, il nous propose une image des 2 suspensions tressées qu’il a monté grâce aux composants Falbala.

Inspirez-vous !!
 Gilles1


Gilles2



Gilles3

« Pour le plaisir des yeux » par Hervé

 » Extinction des feux  » réalisée à partir d’une cartouche de CO2 d’extincteur associée à une douille B14 Falbala et à une protection de tête de sprinckler….

 » Au courant !!  » réalisée à partir d’une ancienne prise de courant Martin Lunel et d’une protection de résistance de préchauffage , interrupteur prise Falbala….

 » Un air de Musique  » réalisée à partir d’un flûte en bois et d’une rondelle de bronze pour la stabilité. Électrifiée par Falbala… “
Hervé


Bravo Hervé !

 Hervé 02
Hervé 01
Hervé 03
